二、安全柵與一次儀表配套要求

　　1、所選配的安全柵與一次儀表都應取得經過防爆檢驗部門頒發的防爆合格證書，并經過防爆檢驗單位確認后可組成本安防爆系統。

　　2、電纜和一次儀表都是貯能設備，必須按安全柵的防爆參數加以計算，審核無誤方可配用。(此條件未考慮電源能量)。

　　本安防爆系統基本組合條件為：

　　Uo≤Ui

　　Io≤li

　　Co≥Ci+Co

　　Lo≥Li+Lo

　　其中：Uo最高輸出電壓

　　Io最大輸出電流

　　Co最大負載電容

　　Lo最大負載電感

　　Ui一次儀表允許的最高輸入電壓

　　li一次儀表允許的最大輸入電流

　　Ci一次儀表最大內部等效電容

　　Li一次儀表最大內部等效電感

　　Cp連接導線(或電纜)允許的最大分布電容

　　Lp連接導線(或電纜)允許的最大分布電感

　　3、按國家標準規定本安能級限制為：

　　ⅡC級：20 µJ

　　ⅡB級：60 µJ

　　當一次儀表與安全柵的本安限制能級不同時，聯合組成防爆系統后只能降級使用。

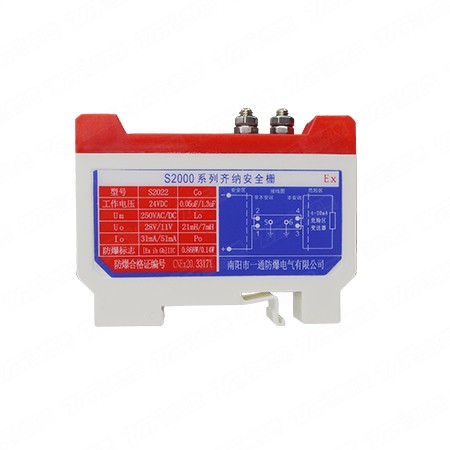

　　三、技術規格及主要參數

　　a)防爆標志：[Ex(ia)]ⅡC、[Ex(ib)]ⅡC、[Ex(ib)]ⅡB

　　b)安裝位置：安全區域

　　c)安裝方式：DlN標準導軌(35mm)安裝或?qū)Я鳁l母線安裝;M4螺栓間距11.5mm

　　d)最高允許電壓：250VAC/DC

　　e)環境條件：連續使用溫度-10℃?+45℃;貯存溫度-40℃?+80℃;相對濕度5?95%RH

　　四、安裝與接地

　　A)安裝方式：二種安裝方式

　　1)DlN標準導軌(35mm)安裝，直接將安全柵卡到DlN導軌上。

　　2)導流條安裝

　　a)在寬20mm的銅排上，橫向鉆兩個間距11.5 mm、孔徑為ø4.5 mm的安裝孔，將安全柵兩接地螺栓插入擰緊，并將銅排可靠接地。

　　b)安裝位置：無腐蝕性氣體、無強烈振動的安全場所。

　　c)接線端子序號

　　非本安端子：1，2本安端子：3，4

　　d)端子5、6接地電阻應不大于4 Ω，接地線電阻應不大于1Ω。

　　五、注意事項

　　a)安全柵應安裝在非危險區。

　　b)安全柵的本安端和非本安端的接線不可接錯，導線需分開敷設。

　　c)禁止用兆歐表直接測試安全柵端子之間的絕緣。如果檢查系統線路時，必須斷開全部安全柵接線。

　　d)安全柵一旦損壞，用戶不得自己修復，應予以更換。

　　e)禁止利用齊納安全柵的地線進行電焊等強電操作，以免造成大批齊納安全柵同時燒毀。

　　f)選用二次儀表時，必須確認與安全柵相連所有二次儀表的工作電壓或其內部可能產生的電壓最高值不超過齊

　　納安全柵的最高允許電壓250VDC/AC。

　　g)系統聯調時(現場無危險氣體)應把安全柵的全部接線斷開，確認系統調試成功后，再將安全柵接線接上并投入使用。

　　h)務必注意對本安電路的配線方法及連接導線的限制條件：

　　1)本質安全線路與非本質安全線路在匯線槽及保護管中須分開敷設;

　　2)本安端導線選用蘭色;

　　3)連接導線的絕緣強度應大于500V;

　　4)熱電偶引線應用補償導線;

　　i)安全柵的安裝使用和維護除應遵守本說明書以外，還必須嚴格遵守GB3836.15—2000《爆炸性氣體環境電氣設備第1 5部分：危險場所電氣安裝(煤礦除外)》的有關規定。

　　注意：齊納安全柵一旦損壞，用戶不得修復重用，應予以更換。
